Impossible de remonter mon pietta 1862.....

[mat4754]

Bonjour,
Je suis entrain de peter un plomb
J'ai depuis un mois un revolver Pietta SPILLER & BURR 1862 Bronzé cal.36
J'ai eu la chance de l'utiliser aujourd'hui. Je demonte l'arme, lavage au savon eau chaude, séchage, je remonte je pense comme il faut (désolé pour mes erreurs en terme et explications le monde des armes est vraiment tout nouveau pour moi)
Mais quand je remet le plontet je n'ai plus les deux crans du chien vous me suivez? Logiquement premier cran qui libère le barillet et le deuxième pour armé !!!!! Ca marche, le fonctionnement est normal mais seulement SANS pontet
J'en ai même bousillé la vise..... Je n'y comprend rien, si quelqu'un peut m'expliquer quelle etape j'ai loupé......
Merci pour vos lumières

[Raide Brest]

Photo du mécanisme interne sans pontet, merci... ..

[mat4754]

Merci de votre reponse


Désolé je n'arrive pas à mettre une taille plus petite

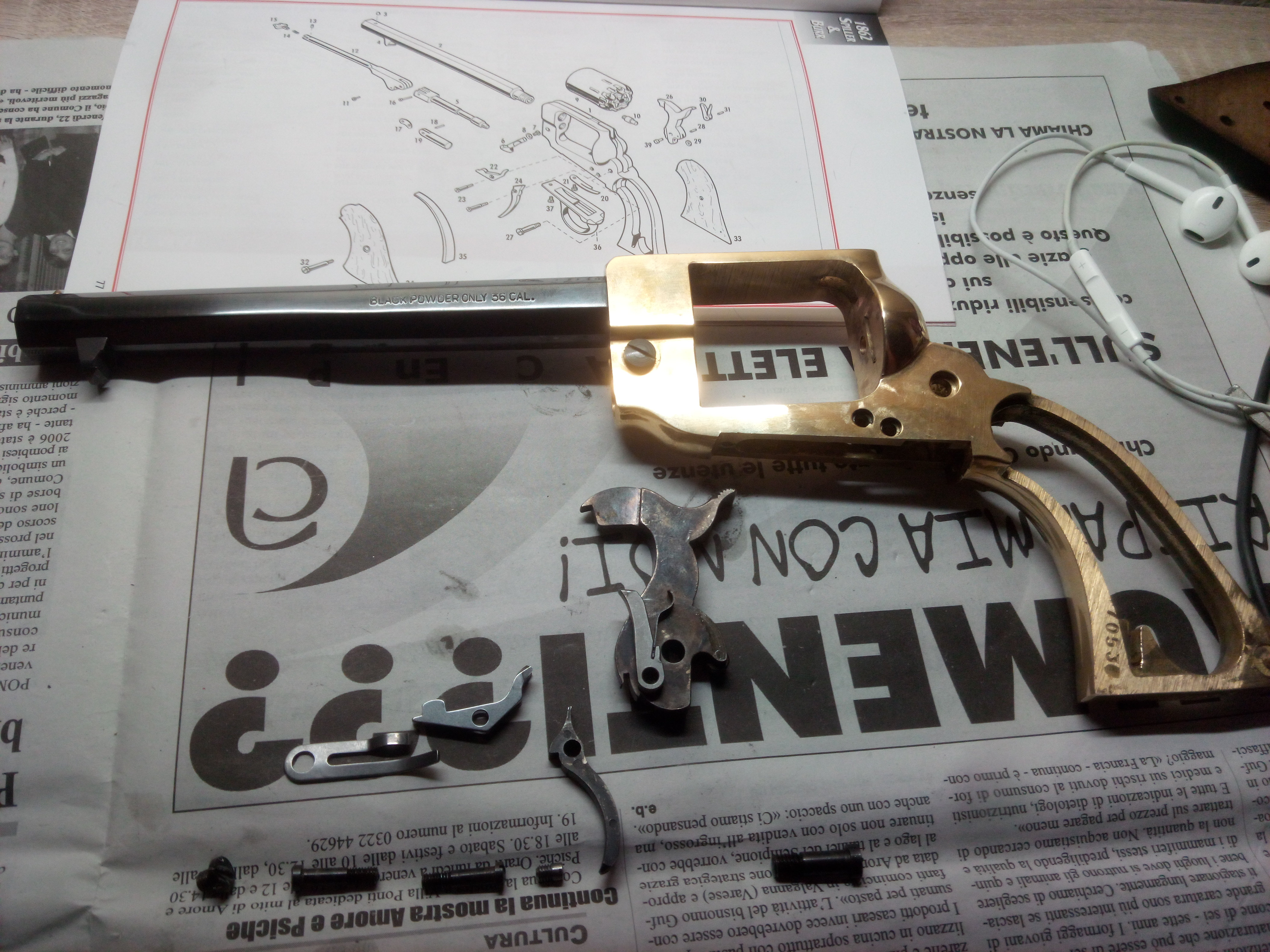

https://www.zupimages.net/up/18/03/pdmq.jpg

[mat4754]

Ok j'ai tout redemonter et même problème... Quand je visse la visse du pontet trop fort (normal) le système ne fonctionne plus correctement. Je desserre la vise un tout petit peu et ca remarche.... Ok je laisse comme ça mais ça me paraît tout de même Bizarre de ne pas visser une.visse a fond

[glockov]

Je ne connais pas ce model, peut être un problème d'ajustage du ressort (pièce n°20) qui bloque légèrement la queue de détente et donc tout le mécanisme ... Je sais pas trop comment le formuler et si je me fait bien comprendre ..

[Raide Brest]

C'était "mécanisme monté" qui était intéressant, je pense à un problème de ressort double, mal placé, pas assez serré, déformé?? le pontet doit peser dessus...

[mat4754]

Merci à vous pour vos reponses. En effet c'est bien la piece 20 qui dépasse un peu qui vient toucher le pontet quand on arme.... Pour être honnête il marchait avant que je démonte... Et je l'ai monté dans le bon sens autrement ce ne serait pas logique dans l'autre sens et ne fonctionnerait pas....

[Jean-Paul]

J'ai trouvé ça sur le net:


http://lesurvivantdugrenier.blogspot.fr ... -burr.html

http://lapetoire.free.fr/public/pn%20po ... r&Burr.jpg

[mat4754]

Bref, comme j'ai dit la visse du pontet n'est pas serré et ça marche.... Donc je laisse comme ça, je surveillerai la prochaine fois que je l'utiliserait...... Je garderai un tournevis dans ma poche

[diesel]

Est-ce que le pontet (pièce 36) ne toucherait pas la queue de détente (pièce 24) ?

http://lapetoire.free.fr/public/pn%20poing/P/Pietta-1862%20Spiller&Burr.jpg

Amicalement.

Jean-Marie

[Jean-Paul]

Deux modèles de vis n'auraient-ils pas été inversés ?

[mat4754]

Merci de vos réponses,

Est-ce que le pontet (pièce 36) ne toucherait pas la queue de détente (pièce 24) ?

http://lapetoire.free.fr/public/pn%20poing/P/Pietta-1862%20Spiller&Burr.jpg

Amicalement.

Jean-Marie

non c'est impossible étant donne que la détente est visse avec une des visses 23, donc elle est bien à sa place non ??? mais en effet quand c'est "bloqué" et que je dévisse la visse du pontet, la détente se "débloque" elle bouge d'un cran en effet, je ne sais pas si tu vois ce que je veux dire

Deux modèles de vis n'auraient-ils pas été inversés ?

Franchement ça me parait impossible, la 27 et 32 sont impossible à inverser, les 23 sont identiques, la 21 la tête est très large et plate, la 39 vraiment différente des autres. il ne reste plus que la 37.
Vous qui devez vous y connaitre, et maintenant que j'ai démonté x fois, pensez-vous que l’arrêtoir du barillet pourrait être mal placé ?? pourtant il joue sont rôle et ce sur le modele il est maintenu par un vise (car j'ai vu sur le net que certains n'avait pas de visse) donc impossible de se louper non ?

[Raide Brest]

Je persiste à penser à un mauvais positionnement du ressort bilame 20... Ou une déformation de ce ressort, est-il assez serré? vis 21 est-il bien en face de son logement dans le pontet? S'il est légèrement de travers le pontet peut appuyer dessus ce qui va jouer sur la détente. Vérifie que la largeur du bilame correspond bien à l'évidement du pontet....

[mat4754]

Ok rebelote et cette fois j'ai pris quelques photos :

Cette fois j'ai les deux crans !!! Mais le premier est censé libéré le barillet, et la il reste bloqué......
Comme vous pouvez le voir la vise 21 est bien en face, elle est amoché car pour moi le problème venait d'ici, mais elle serre encore belle et bien.... et elle est bien a fond je confirme....

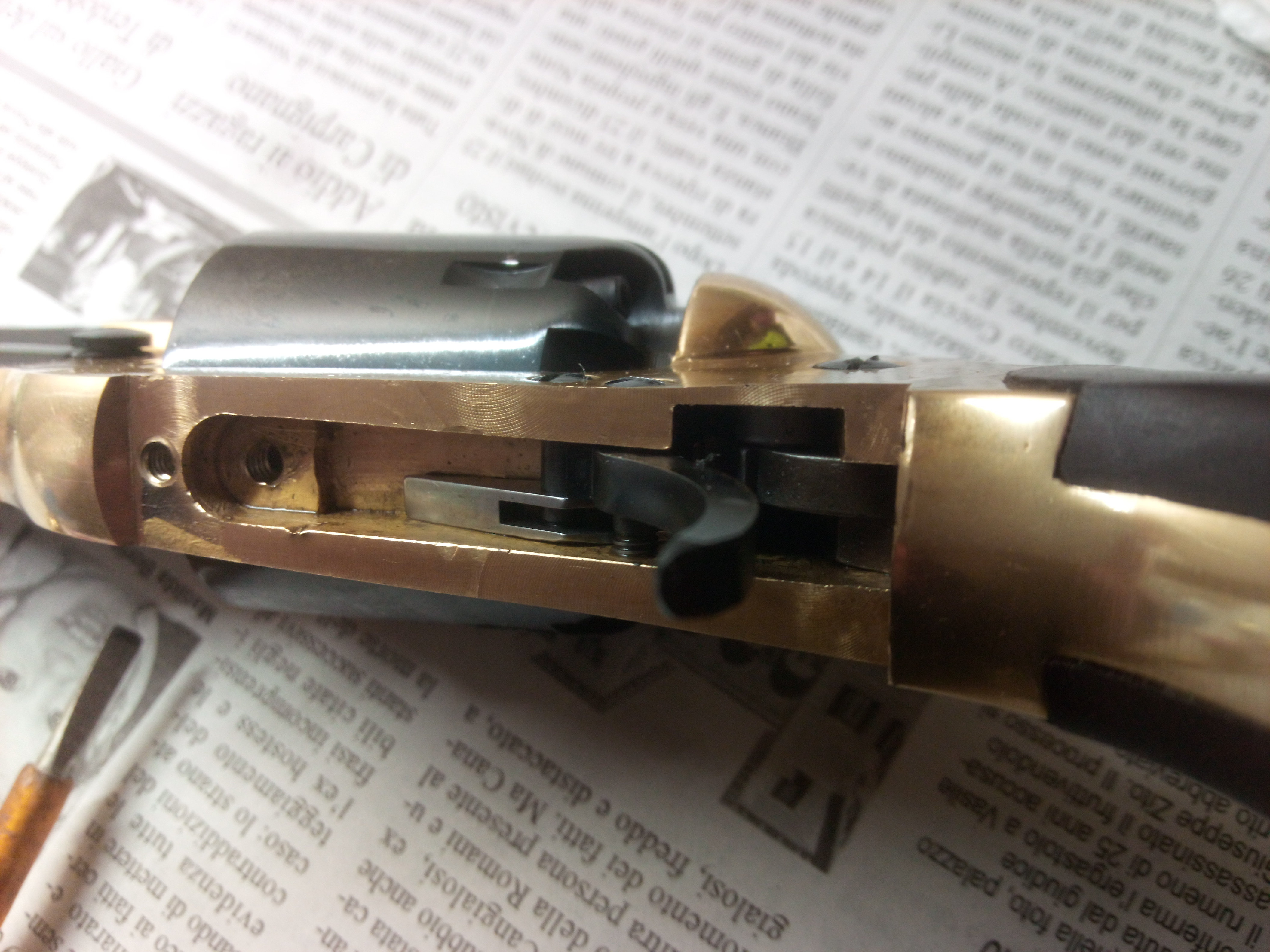

https://www.zupimages.net/up/18/03/45bn.jpg

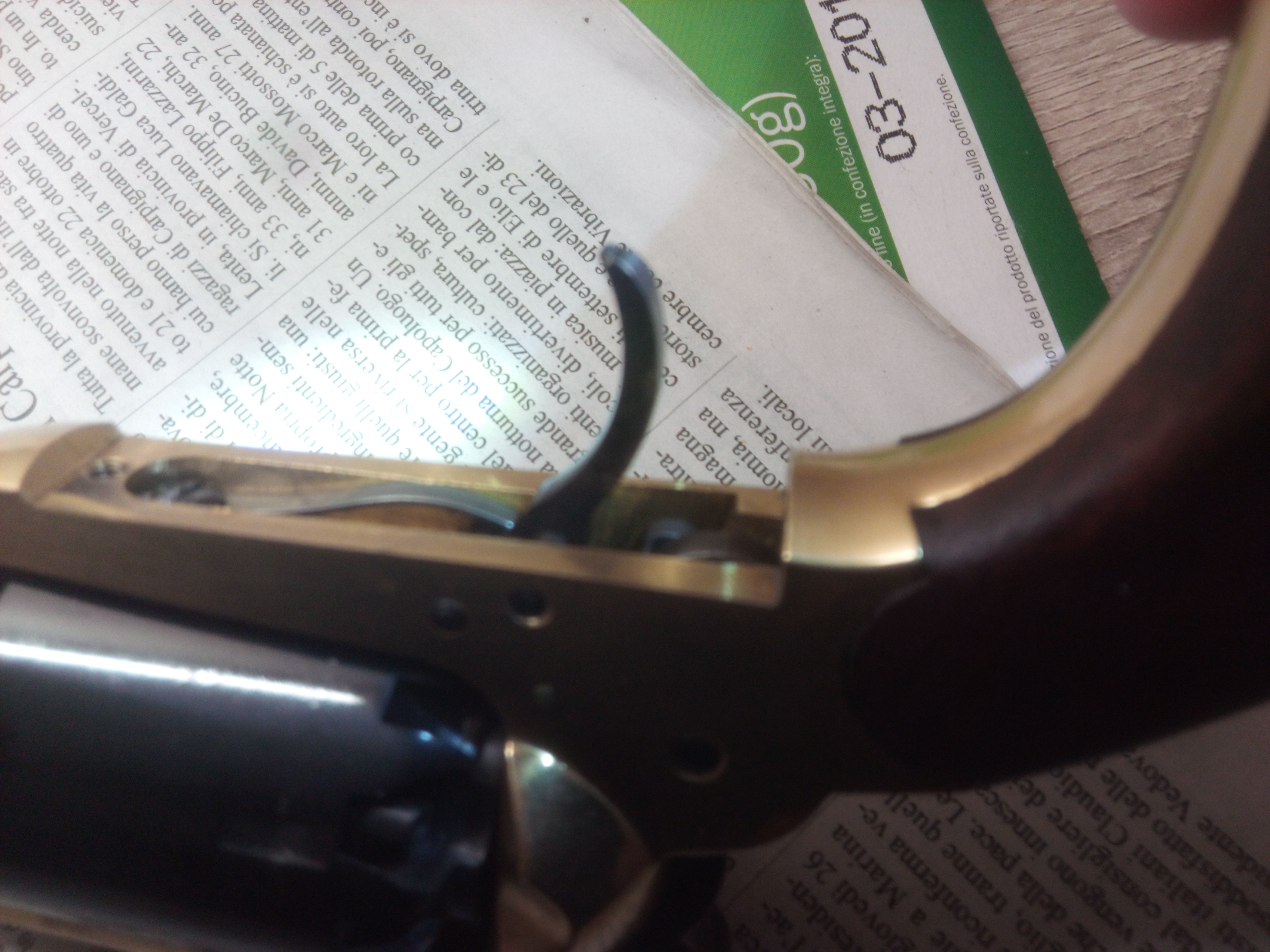

https://www.zupimages.net/up/18/03/uuk3.jpg

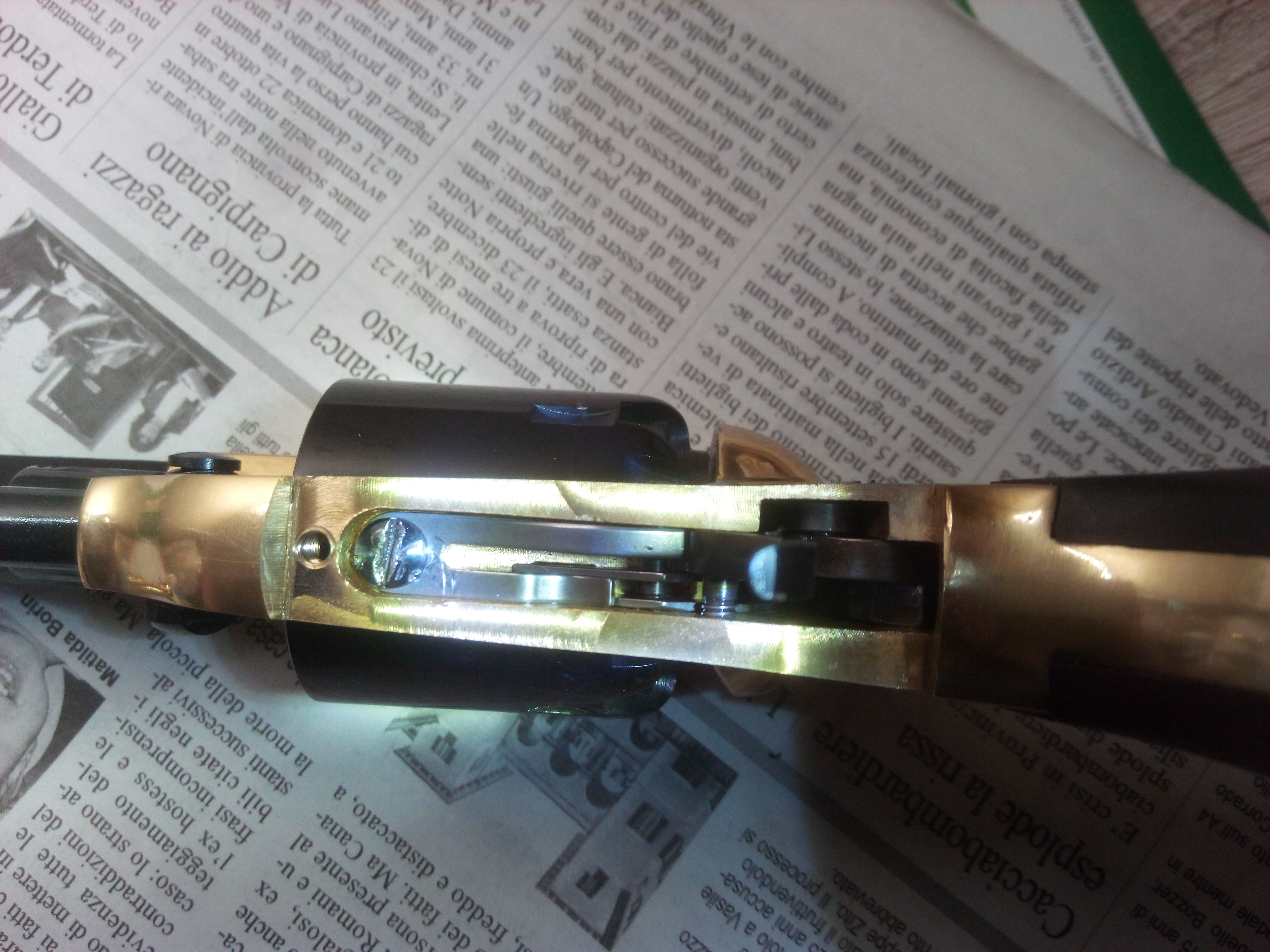

https://www.zupimages.net/up/18/03/gnhz.jpg

Desolé je n'arrive pas à mettre les photos sur le forum

[Raide Brest]

Les questions que je me pose... Cliquer les images pour les agrandir...
